品牌：

上海有恒

型號：

UHLUGB

產地：

中國上海

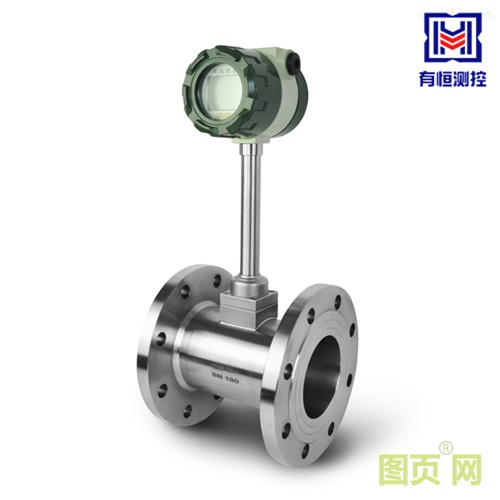

蒸汽渦街流量計因其具有良好的介質適應能力，無需溫度壓力補償即可直接測量蒸汽、空氣、氣體、水、液體的工況體積流量，配備溫度、壓力傳感器可測量標況體積流量和質量流量，是節流式流量計的理想替代產品。渦街流量計原理很簡單是在流體中安放一根非流線型游渦發生體,游渦的速度與流體的速度成一定比例，從而計算出體積流量。渦街流量計適用與測量液體、氣體或蒸汽。它沒有移動部件，也沒有污垢問題。渦街流量計會產生噪音，而且要求流體具有較高的流速，以產生旋渦。渦街式蒸汽流量計具有較寬的測量量程范圍、精確度高、壓損小， 具有高可靠性和長期穩定性。結構簡單，安裝維護方便，無可動部件、無機械磨損。全新的外觀設計，本體采用精密鑄造工藝，外形美觀，耐高溫、抗腐蝕性強。常用信號有脈沖或者模擬信號，信號穩定，抗干擾能力強。

安裝要求：

1、安裝場所應不能有強烈震動和強磁場干擾。泵或閥等引起的管道震動將造成測量錯誤的可能，嚴重甚至影響儀表的正常測量，需在其上下游2D處加設管道緊固裝置，支撐管道或者用軟管隔離，加強抗震效果。

2、避開高溫熱源和輻射源的直接影響。若必須安裝，須有隔熱通風措施，在測量蒸汽等高溫介質時，為防止轉換器溫度過高應進行隔熱處理，確保流量計外殼暴露在外，以便熱量向外輻射，防止儀表電子部件溫度過高影響流量計壽命。

3、避開高溫環境和強腐蝕氣體環境。若必須安裝須有通風措施。

4、防爆型傳感器和變送器安裝于危險場所，安全柵、顯示儀表、供電電源，計算機等關聯設備必須安裝在安全場所，傳感器和變送器應有可靠接地，防爆底線不得與強電系統保護接地共用。

5、流量計應避免安裝在架空較長的管道中上，由于管道的下垂容易造成流量計與法蘭間的密封泄露。若必須安裝時，須在流量計的上下游2D處分設管道支撐點。

6、儀表最好安裝在室內，安裝在室外應注意防水，防潮及防曬，使用防護罩遮陽，特別注意在電氣接口處應將電纜線彎成U形，避免水順著電纜線進入放大器殼內。

7、流量計應避免安裝在閥門出口較近位置，否則閥門的開關會影響流量計壽命，嚴重時會損壞流量計。為方便維修，應安裝旁通管道特別是某些產生過程中不能中間停止流體的場合。

8、請保證管道內介質處于滿管狀態，流量計可以安裝在水平或者垂直管道上，如果安裝在垂直管道上，被測介質是液體時須自下往上流動。

9、流量計的上游不應設置流量調節閥，而是把流量調節閥放在流量計的下游。

10、儀表對安裝點的上下游直管段有一定要求，否則會影響介質在管道中的流場，影響儀表的測量精準度。
