精 度：

0.05、0.1% 、0.2%

隔 離：

信號輸入/輸出/輔助電源

絕緣電阻：

≥20M?

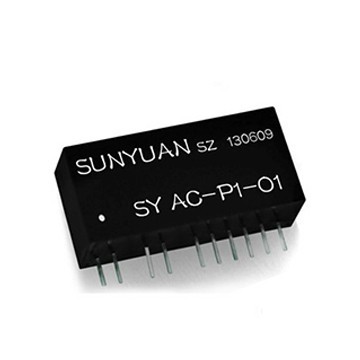

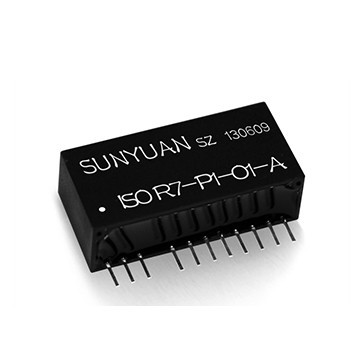

 SunYuan ISO V-4-20mA 和ISO R-P-O系列隔離變送器是一種將位移電阻信號按變化大小隔離轉換成與阻值成線性標準信號的混合集成電路。該電路在同一芯片上集成了一組多路高隔離的DC/DC電源，幾個高性能的信號隔離器和電阻線性化、長線補償、干擾抑制電路，特別適用于將電阻信號隔離轉換成標準信號，位移信號的變送與無失真遠傳，工業現場電子尺、角度傳感器信號隔離、采集及變換。 芯片內部集成了高效率的DC-DC，能產生兩組互相隔離的電源分別給內部輸入端放大電路、調制電路供電和輸出端解調電路、轉換電路、濾波電路供電。SMD工藝結構及新技術隔離措施使該器件能達到：工作電源、信號輸入和輸出之間的2500VAC三隔離，并且能滿足工業級寬溫度、潮濕、震動的現場惡劣工作環境要求。 ISO V-4-20mA 和ISO R-P-O系列位移信號隔離放大器使用非常方便，只需很少外部元件，即可實現位移電阻信號的隔離變送。并可以實現工業現場位移控制信號一進兩出、一進四出的功能。 SY系列的輸入、輸出非隔離型產品，具有很高的精度和線性度（優于0.05F.S），常用在內置式電子尺、角位移信號變送器等精密測量?jī)x器儀表中。產品體積小、安裝方便，可安置在傳感器內部直接將位移、角度信號轉換成標準的4-20mA信號，滿度和零點都可由用戶通過外接電位器調節、校準。

產品特點

● 電位器、電子尺或位移傳感器信號直接輸入

● 精度誤差等級：非隔離型0.1級；隔離型0.2級

● 內置線性化處理和長線補償電路（非線性度<0.05%）

● 輔助電源與信號輸入、輸出3KVDC三隔離（全隔離型）

● 輔助電源：5V、12V、15V或24V直流單電源供電

● 輸入電位器信號：0-50Ω/0-500Ω/0-2KΩ/0-10KΩ等 輸出標準信號：0-2.5V/0-5V/0-10V/0-20mA/4-20mA等

● IC模塊、電子尺內嵌、防水盒和DIN35導軌安裝方式

● 工業級溫度范圍：- 40 ~ + 85 ℃

典型應用

● 電子尺、角度傳感器信號隔離、采集及變換

● 位移、電位器信號采集隔離與控制

● 工業現場地線干擾抑制

● 電阻信號轉換成標準模擬信號

● 距離測量與報警

● 模擬信號遠程無失真?zhèn)鬏?/p>

● 數控機床、軌道交通設備位移控制隔離安全柵

產品最大額定值 （長期在最大額定值環境下工作影響產品使用壽命，超過最大值會出現不可修復的損壞。）

Continuous Isolation Voltage （持續隔離電壓） 3KVDC/rms

PW（電源電壓輸入范圍） ±25%Vdd

Junction Temperature （工作環境溫度） - 45℃ ~ + 85℃

Lead Temperature （焊接溫度<10S） +300℃

Output Voltage Load Min（輸出電壓信號時的最小負載） 2K?

通用參數

 精 度 ---------- 0.05、0.1% 、0.2%                                                   隔 離 ---------- 信號輸入/輸出/輔助電源

輔助電源---------- DC5V、12V、15、24V，220VAC ±10%               絕緣電阻 ---------- ≥20M?

工作溫度---------- -25 ~ +70℃                                                          耐 壓 ---------- 信號輸入/輸出/輔助電源

工作濕度---------- 10 ~ 90% (無凝露)                                                 僅隔離型，3KVDC，50Hz，1分鐘，漏電流 1mA

存儲溫度---------- -45 ~ +80℃                                                           耐沖擊電壓---------- 3KV， 1.2/50us(峰值)

存儲濕度---------- 10 ~ 95% (無凝露)
