一、 玻璃轉子流量計概述

上海有恒測控LZB玻璃管轉子流量計(以下簡稱流量計)主要用于化工、石油、輕工、醫藥、化肥、化纖、食品、染料、造紙、環保及科學研究等部門中，用來測量氣體或液體介質的單相非脈動的流量。

耐腐蝕型流量計主要用于有腐蝕性液體，氣體介質計量等部門的物質生產工藝過程中用來檢測強酸(氫氟酸除外)、強堿、氧化計，強氧化性酸，有機溶劑和其它具有腐蝕性氣體或液體介質的單相非脈動餓流量。

二、上海有恒玻璃管轉子流量計原理與結構

流量計的主要測量元件為一根小端向下、大端想上垂直安裝的錐形玻璃管及在其內可以向下移動的浮子。當流體自下而上流經錐玻璃時，在浮子上、下之間產生壓差、浮子在此差壓作用下上升。當使浮子上升的力與浮子所受的重力、浮力及粘性力三者的合力相等時，浮子處于平衡位置。因此，流經流量計的流體流量與浮子上升高度，即與流量計的流通面積之間存在著一定的比例關系，浮子的位置高度可作為流量流度。流量計的讀數按圖1所示的讀數位置讀取出示值。

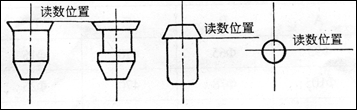

圖1 浮子讀數位置圖

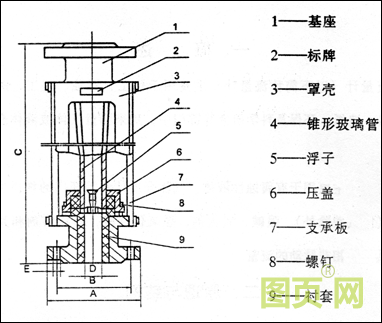

我廠生產的流量計有基型LZB系列。它們主要有錐形玻璃管、浮子、上基座、下基座、上止檔、下止檔、支承板、外罩、密封圈等組成。均采用法蘭接(法蘭接GB2555—81鑄鐵法蘭規定)。通徑50mm以上流量計帶導桿，能使浮子上下移動穩定，并保護錐形玻璃管，以免碰損。結構見圖2—1，外型與連接尺寸見表1，技術參數見表2。

表1 LZB-15F-100F LZB-15～100 外型安裝尺寸

口徑 尺寸

A B C D E

15 Φ95 Φ65 470 Φ15 4-Φ14

25 Φ105 Φ78 470 Φ25 4-Φ14

40 Φ145 Φ110 570 Φ40 4-Φ18

50 Φ160 Φ125 570 Φ50 4-Φ18

80 Φ185 Φ150 660 Φ80 4-Φ18

100 Φ205 Φ170 660 Φ100 4-Φ18

表2 基型LZB系列 玻璃轉子流量計技術參數

型號 LZB-15 LZB-25 LZB-40 LZB-50 LZB-80 LZB-100

公稱通徑 Φ15 Φ25 Φ40 Φ50 Φ80 Φ100

測量比 1:10 1:10 1:10 1:10 1:10 1:5(氣) 1:5

工作壓力(MPa) ≤0.6 ≤0.6 ≤0.6 ≤0.6 ≤0.4 ≤0.4

精度等級 2.5 1.5 1.5 1.5 1.5 1.5

流量范圍 液體(m3/h) 16-160(L/h) 40-400(L/h) 0.16-1.6 0.4-4.0 1-10 5-25

25-250(L/h) 60-600(L/h) 0.25-2.5 0.6-6.0 1.6-16 8-40

40-400(L/h) 100-1000(L/h)

氣體 (NM3/h) 0.25-2.5 1-10 4-40 10-100 50-250 120-600

0.4-4.0 1.6-16 6-66 16-160 80-400 200-1000

0.6-6.0 2.5-25

表3 耐腐型玻璃轉子流量計技術參數

型號 LZB-15F LZB-25F LZB-40F LZB-50F LZB-80F LZB-100F

公稱通徑 Φ15 Φ25 Φ40 Φ50 Φ80 Φ100

測量比 1:10 1:10 1:10 1:10 1:10 1:5(氣) 1:5

工作壓力(MPa) ≤0.6 ≤0.6 ≤0.6 ≤0.4 ≤0.4 ≤0.4

精度等級 4 2.5 2.5 2.5 2.5 2.5

流量范圍 液體(m3/h) 16-160(L/h) 40-400(L/h) 0.16-1.6 0.4-4.0 1-10 5-25

25-250(L/h) 60-600(L/h) 0.25-2.5 0.6-6.0 1.6-16 8-40

40-400(L/h) 100-1000(L/h)

氣體 (NM3/h) 0.25-2.5 1-10 4.0-40 10-100 50-250 120-600

0.4-4.0 1.6-16 6.0-66 16-160 80-400 200-1000

0.6-6.0 2.5-25
