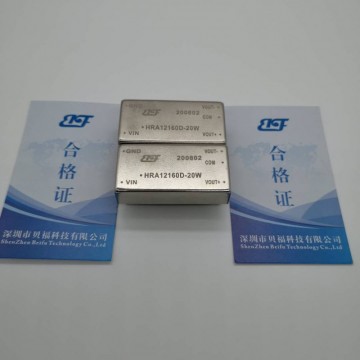

HRA系列（6-20W）隔離寬電壓輸入正負高電壓雙輸出穩壓DC/DC模塊電源
產品特點
● 輸入、輸出隔離型
● 效率高達 80%以上
● 1*2英寸標準封裝25.4*50.8*12.5MM
● 正負高電壓輸出，精度2.0%MAX
● 隔離電壓1000VDC
●輸入可控型，輸出可增加調節功能
● 穩壓輸出，功率6-20W超寬范圍
● 工作溫度: -40℃~+85℃
● 金屬屏蔽封裝，散熱性能好
● 溫度特性好，工業級溫度標準
● 可直接焊在PCB 上
產品應用
HRA 6~20W 系列模塊電源是一種DC-DC升壓正負雙輸出高壓電源模塊。該模塊電源的輸入電壓分為：4.5~9V、9~18V、及18~36VDC標準（2：1）寬輸入電壓范圍(寬電壓輸入模塊電源是指輸入電壓可以允許在很寬的范圍內變化)。輸出正負電壓：±30V、±40V、±50V、±60V、±70V、±80V、±85V、±90V、±100V、±110V、±120V、±130V、±150V、±160V、±180V、±200VDC、±220VDC、±230VDC、±240VDC、±250VDC等，具有功率密度大，輸出功率高，應用范圍廣等優點。
技術參數
|
輸出特性 |
||
|
技術指標 |
技術參數 |
測試條件 |
|
穩壓精度 |
2.0 %max |
0%~100%負載范圍 |
|
|
5% max |
負端輸出 |
|
電壓調整率 |
0.5%max |
滿載 |
|
負載調整率 |
+/-0.5% type. +/-1% max. (No load to full load) |
0%~100%負載范圍 |
|
紋波和噪聲 (濾波后測試) |
≤300mV p-p, max |
20MHz帶寬 |
|
動態響應速度 |
≤150us |
25%負載~滿載 |
|
啟動延遲時間 |
500ms |
|
|
輸入特性 |
||
|
輸入電壓范圍 |
（5VDC） 4.5—9.0VDC |
|
|
（12VDC）9.0—18VDC |
||
|
（24VDC）18—36VDC |
||
|
線性高速率 |
0.5% |
低端 ~ 高端 |
|
一般特性 |
||
|
開關頻率 |
150KHz |
典型值 |
|
轉換效率 |
參見型號選擇表 |
|
|
隔離電壓 |
1000VDC |
輸入和輸出之間 |
|
平均無故障間隔時間 |
1000000小時 |
|
|
溫度系數 |
0.02%/℃ |
|
|
環境特性 |
||
|
工作溫度范圍 |
-40℃~+85℃ |
|
|
儲存濕度 |
-55℃~+125℃ |
|
|
相對濕度 |
10%~90% |
|
|
冷卻方式 |
自由空氣 |
|
產品型號選擇指南
|
產品型號 |
輸入電壓 （VDC） |
輸出電壓 （VDC） |
輸出電流 （mA） |
效率 （%） |
|
|
標稱值 |
輸入范圍 |
||||
|
12 .0 |
9.0~18.0 |
±110 |
28 |
76 |
|
|
HRA12150D-6W |
12 .0 |
9.0~18.0 |
±150 |
20 |
78 |
|
HRA12250D-6W |
12 .0 |
9.0~18.0 |
±250 |
13 |
80 |
|
HRA24110D-6W |
24 .0 |
18.0~36.0 |
±110 |
28 |
78 |
|
HRA24150D-6W |
24 .0 |
18.0~36.0 |
±150 |
20 |
79 |
|
HRA24250D-6W |
24 .0 |
18.0~36.0 |
±250 |
13 |
81 |
|
HRA12100D-8W |
12 .0 |
9.0~18.0 |
±100 |
40 |
78 |
|
HRA12150D-8W |
12 .0 |
9.0~18.0 |
±150 |
25 |
80 |
|
HRA12250D-8W |
12 .0 |
9.0~18.0 |
±250 |
15 |
82 |
|
HRA24100D-8W |
24 .0 |
18.0~36.0 |
±100 |
40 |
79 |
|
HRA24150D-8W |
24 .0 |
18.0~36.0 |
±150 |
25 |
81 |
|
HRA24250D-8W |
24 .0 |
18.0~36.0 |
±250 |
15 |
83 |
|
HRA12100D-10W |
12 .0 |
9.0~18.0 |
±100 |
50 |
80 |
|
HRA12150D-10W |
12 .0 |
9.0~18.0 |
±150 |
33 |
82 |
|
HRA12250D-10W |
12 .0 |
9.0~18.0 |
±250 |
20 |
85 |
|
HRA24100D-10W |
24 .0 |
18.0~36.0 |
±100 |
50 |
82 |
|
HRA24150D-10W |
24 .0 |
18.0~36.0 |
±150 |
33 |
83 |
|
HRA24250D-10W |
24 .0 |
18.0~36.0 |
±250 |
20 |
85 |
|
HRA1240D-10W |
12 .0 |
9.0~18.0 |
±40 |
125 |
82 |
|
HRA1250D-10W |
12 .0 |
9.0~18.0 |
±50 |
100 |
84 |
|
HRA1260D-10W |
12 .0 |
9.0~18.0 |
±60 |
83 |
85 |
