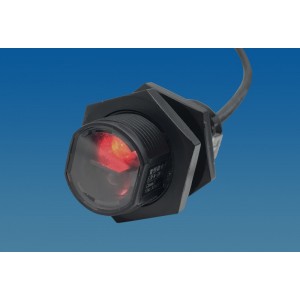

產品型號

E3FA-DN12   2M

E3FA-RN11      2M

檢測距離

0~0.5m

0~4m

標準檢測物體

100*100mm白紙

不透明體：ф75 mm以上

差動距離

檢測距離的20%以下

—

光源(光波長)

紅光（624nm）

紅光（624nm）

指向角

—

1~5°

電源電壓

DC10~30V±10%   脈動(p-p)10%以下

消耗電流

25mA  Max   （不包括負載）

負載電流

100mA Max

電路保護

電源反向保護、輸出短路保護（注釋1）、輸出逆接保護

動作輸出類型

 NPN 、PNP 可選

響應時間

1ms 、0.25ms可選

動作指示

雙指示燈： 動作顯示燈（(橙色）、穩定顯示燈（綠色) （注釋2）

靈敏度調整

按鍵

動作模式

Light ON / Dark ON通過選擇開關切換（注釋3）

電氣壽命

10萬次以上（開閉頻率1,800次/小時）

使用環境照度

白熾燈： 3,000lx以下/太陽光： 10,000lx以下

周圍環境溫度

動作時：-20～+65℃     保存時：-25～+70℃ （不結冰、不結露）（注釋4）

周圍環境濕度

動作時：35～85％RH     保存時：35～95％RH （不結露）

絕緣電阻

20MΩ以上（DC500V兆歐表）

耐振動

耐久

上下振幅 1.5mm   頻率10～55Hz  X、Y、Z各方向 2h

誤操作

上下振幅 1.5mm   頻率10～55Hz  X、Y、Z各方向 3h

耐沖擊

耐久

 500m/s²     X、Y、Z各方向   3次

誤操作

100m/s²     X、Y、Z各方向3次

保護結構

IEC規格IP64

連接方式

導線引出式（導線長2m）4芯, Φ4.0mm

質量(捆包)

約56g

材質

外殼

耐熱ABS

透鏡部

PMMA

配件

個別

—

反光板

標配

規格書、螺母

備  注： 以上漫反射檢測距離為100*100mm白色標準反射板所得；
注釋1： 光電開關的短路保護由ASIC中的比較器通過監測輸出回路中的一個電阻實現，當電阻上的電壓超過一定的閾值時，輸出NPN管被關斷（響應時間為100ns）。電路延時20ms后,重新監測電阻上的電壓；

注釋2： 參考動作/穩定狀態輸出真值表；
注釋3： 參考Light On/Dark On 真值表；
注釋4： 需要高溫/低溫（-40℃-100℃）工作，請聯系IMS。

動作/穩定狀態

輸出真值表

Light On/Dark On 真值表

輸出回路圖

尺寸圖
