提起PLC和變頻器，相信很多的電工老師傅都非常了解，甚至于每天都在接觸PLC和變頻器，老師傅們都知道開關量控制和模擬量控制是PLC和變頻器經常使用的2種控制方式，都應用非常廣泛。

但是對于一些剛?cè)腴T學習PLC和變頻器的師傅而言就不同了，對于開關量信號和模擬量信號非常容易弄混亂，甚至分不清楚哪些設備是開關量信號？哪些設備是模擬量信號？經常都會有PLC或者變頻器入門者問:模擬量信號和開關量信號到底有什么區別？怎么區分？今天我們就重點來看看模擬量信號和開關量信號的重要區別以及具體應用:

一、開關量信號。

1，開關量信號簡單的說:就是類似于通斷的信號，一般只有兩種狀態，接通或者斷開，在自動化控制電路中我們一般就是通過NO常開點和NC常閉點的通斷變化來達到控制設備的目的的。

2，開關量輸入一般用DI表示，開關量輸出一般用DO來表示。

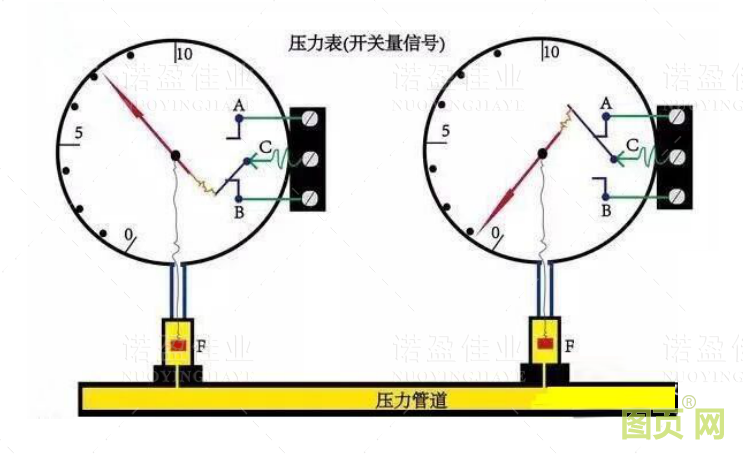

3，常用的開關量信號的電氣設備:

例如:射頻導納開關，音叉物位開關，阻旋料位開關，電容液位開關，電接點壓力表，壓力開關，行程開關，接近開關，感應開關，繼電器類的信號等等。

二、模擬量信號:

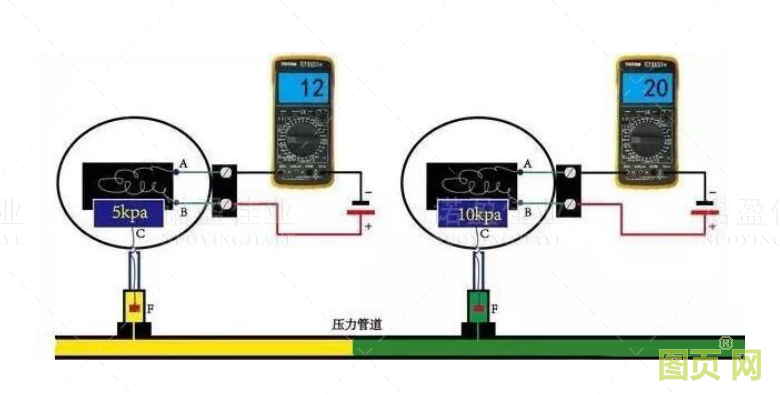

1，模擬量信號一般可以分為模擬量電壓信號和模擬量電流信號兩種，一般標準的信號為（1-5）V和（4-20）mA，當然也有其他的模擬量信號類型，例如:（0-10）V或者（0-20）mA等等。

2，模擬量輸入信號一般用AI表示，模擬量輸出信號一般用AO來表示。

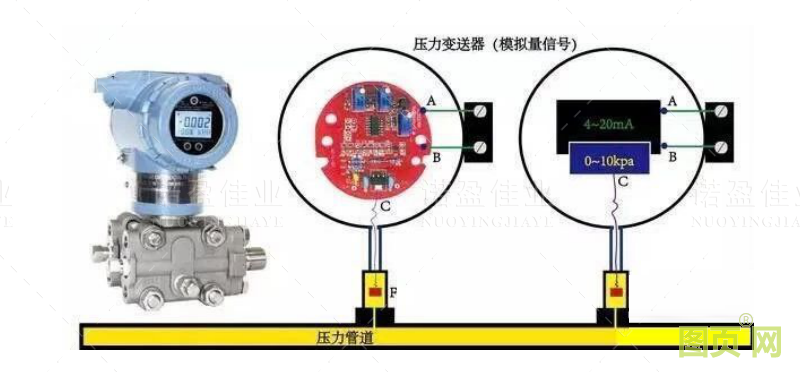

3，常用的模擬量信號的電氣設備:

例如:液位計，物位計，流量計遠傳壓力表，模擬電位器，壓力變送器，溫度變送器，熱電阻，變送器類的信號等等。

特別提醒:熱電偶屬于mV信號，要特別注意區分清楚。

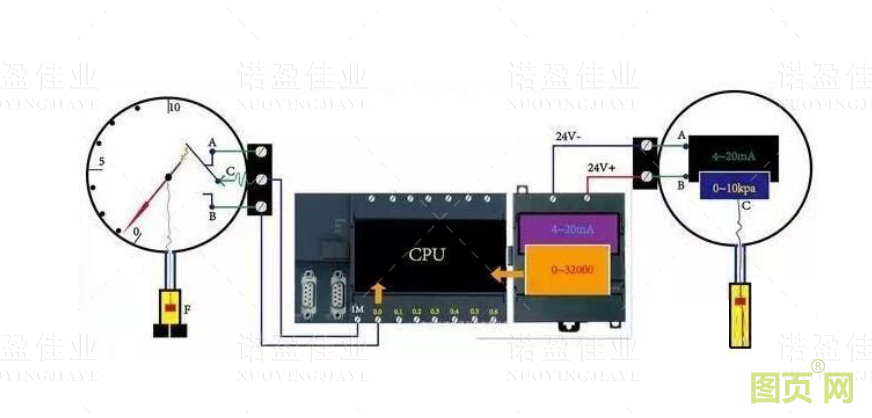

三、模擬量信號和開關量信號可以轉化嗎？

答案肯定是可以的，我們可以通過兩個模塊來進行轉換，D/A轉化模塊或者A/D轉化模塊。

D/A轉換模塊:可以將開關量控制信號轉化為模擬量信號控制。

A/D轉換模塊:可以將模擬量控制信號轉化為開關量控制信號。

總結:開關量信號和模擬量信號是應用很廣泛的PLC和變頻器控制信號，熟練的掌握這兩種信號類型是每一個電工作業人員的基礎技能。
