L型熱電偶。

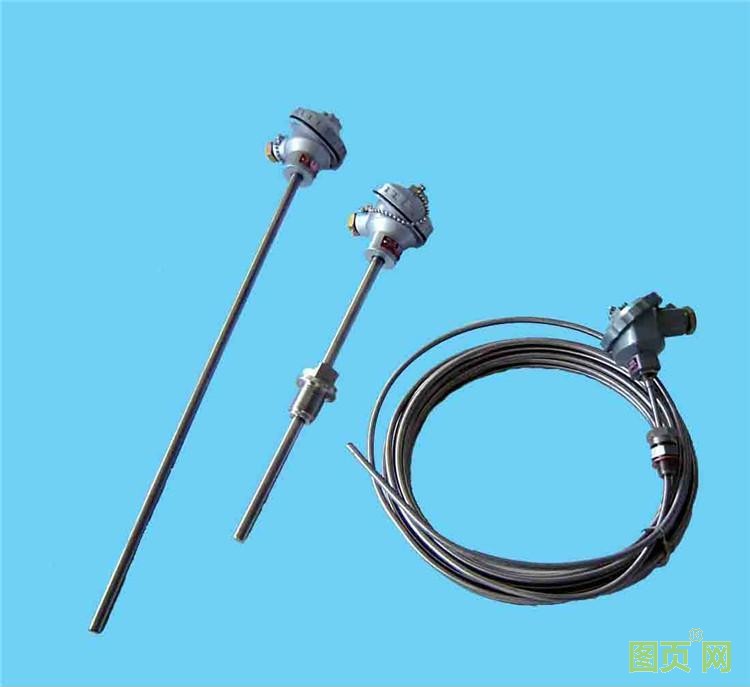

　　上面的是熱電偶的實物圖，這種溫度傳感器在化工、冶金、醫藥等行業中非常普遍，從事儀表工作的人可以詳細了解它。



　　熱電偶的工作原理及其應用。



　　溫差電偶；將兩種不同材料的導體或半導體A與B的任何一端焊接在一起，形成熱電偶。



　　在熱電極是指組成熱電偶的兩種不同的金屬材料A或B。指熱端溫度，插入測溫位置。指在環境溫度下的冷端溫度，to。當t大于t，即兩端溫度不同，就會產生熱電勢。所以它是一種溫度傳感器，用于測量溫度這一物理量的測量儀器。



　　上面提到的關鍵詞是熱電勢，熱電偶在工作中產生的熱電勢來源于熱電效應。熱電效應是什么？在加熱的半導體或導體中，電子會隨著溫度梯度的升高而向下移動，這就會產生一種電流或電荷累積的現象，稱為熱電效應。在這些效應中，溫度和電壓之間又存在著三個相互轉換的現象，湯姆孫效應，帕爾帖效應，西伯克效應，具體不作詳述，這里就熱電偶產生的熱電勢的構成作詳細說明！



　　熱電位包括接觸電位和溫差電位。



　　觸電勢；上面說過，熱電偶由兩個不同的導體或半導體材料組成，形成一個封閉環。假定A電極材料為NA電子濃度，B電極材料為NB電子濃度。當NA大于NB時，產生電子濃度差，然后A電極材料中的電子擴散到B電極材料中。也因為電子是帶負電的，失去電子的電極是帶正電的，得到電子的電極是帶負電的，所以形成了電勢。冷端A電極材料中的電子在電子濃度差的作用下擴散到B電極，得到電子的電極帶負電，失去電子的電極帶正電，從而也形成了電勢。
